1
Il simbolo raffigurato è posto su una spia di colore rosso
2
Una spia accesa di colore rosso, contrassegnata dal simbolo di figura, indica un eccessivo riscaldamento del motore
3
Il simbolo raffigurato è collocato sulla spia che indica l’eccessiva temperatura del liquido di raffreddamento del motore
4
Il simbolo raffigurato è posto su una spia che, se accesa, indica che la temperatura del liquido di raffreddamento supera i limiti stabiliti dal costruttore
5
Il simbolo raffigurato è posto sulla spia che integra l’indicatore della temperatura del liquido di raffreddamento che circola nel motore
6
Il simbolo raffigurato individua il bocchettone del serbatoio del liquido tergicristalli
7
Il simbolo raffigurato è posto su una spia che segnala il livello del liquido di raffreddamento nel radiatore
8
Il simbolo raffigurato è posto sulla spia luminosa che indica la temperatura dell’olio di lubrificazione del motore
9
Il simbolo raffigurato è posto sulla spia che individua l’indicatore della temperatura dell’olio che circola nel motore
10
Il simbolo raffigurato è posto su una spia che, se accesa, segnala l’eccessiva temperatura dell’olio di lubrificazione del cambio di velocità
11
Una spia di colore rosso contrassegnata dal simbolo di figura, se accesa durante la marcia, indica che il generatore di corrente non carica la batteria
12
Una spia di colore rosso contrassegnata dal simbolo di figura, se accesa durante la marcia, indica che la batteria non si sta ricaricando come previsto
13
Una spia di colore rosso contrassegnata dal simbolo di figura, se accesa durante la marcia, indica che l’alternatore non sta ricaricando la batteria
14
il simbolo raffigurato, se collocato su una spia di colore rosso, permette di capire se la batteria viene correttamente ricaricata o meno dall’alternatore
15
Una spia di colore rosso contrassegnata dal simbolo di figura, se accesa durante la marcia, indica che la batteria è completamente scarica
16
Una spia di colore rosso contrassegnata dal simbolo di figura, se accesa durante la marcia, indica di sostituire subito la batteria
17
Una spia di colore rosso contrassegnata dal simbolo di figura, se accesa durante la marcia, indica che bisogna invertire l’allacciamento dei cavi ai morsetti della batteria
18
Una spia di colore rosso contrassegnata dal simbolo di figura, se accesa durante la marcia, indica che la batteria è sovraccarica
19
Il simbolo raffigurato è posto su un dispositivo che dà indicazioni sulla pressione del lubrificante nel motore
20
Il simbolo raffigurato può essere posto su una spia a luce rossa
21
Una spia di colore rosso contrassegnata dal simbolo di figura, se spenta durante la marcia, indica che la pressione dell’olio di lubrificazione del motore è regolare
22
Una spia di colore rosso contrassegnata dal simbolo di figura, se accesa durante la marcia, indica insufficiente pressione dell’olio di lubrificazione del motore
23
Una spia di colore rosso contrassegnata dal simbolo di figura, se accesa durante la marcia, indica di arrestare subito il motore per evitare gravi danni
24
Il simbolo raffigurato può contraddistinguere una spia luminosa di colore giallo ambra
25
Una spia di colore rosso contrassegnata dal simbolo di figura, se accesa durante la marcia, indica una temperatura troppo bassa dell’olio di lubrificazione del motore
26
Una spia di colore rosso contrassegnata dal simbolo di figura, se accesa durante la marcia, indica che il motore consuma troppo olio
27
Una spia di colore rosso contrassegnata dal simbolo di figura, se accesa durante la marcia, indica che l’olio di lubrificazione del cambio di velocità è troppo denso
28
Una spia di colore rosso contrassegnata dal simbolo di figura, se accesa durante la marcia, indica che bisogna cambiare l’olio di lubrificazione del motore
29
Il simbolo raffigurato è posto su una spia di colore rosso

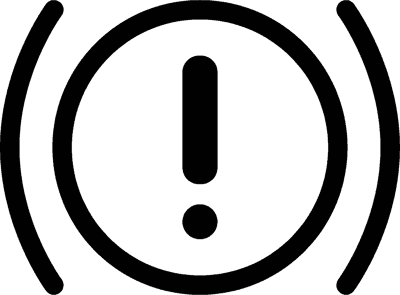

30
Il simbolo raffigurato, contrassegna la spia di funzionamento difettoso di una parte dell’impianto frenante
31
Una spia di colore rosso contrassegnata dal simbolo di figura, se accesa durante la marcia, può segnalare una eccessiva usura delle guarnizioni degli elementi frenanti
32
Una spia di colore rosso contrassegnata dal simbolo di figura, se accesa durante la marcia, può segnalare lo scarso livello del liquido idraulico dei freni
33
Una spia di colore rosso contrassegnata dal simbolo di figura, se accesa durante la marcia, comporta di provvedere rapidamente a una manutenzione o riparazione dell’impianto frenante
34
Una spia di colore rosso contrassegnata dal simbolo di figura, se accesa durante la marcia, segnala che la centralina elettronica è fuori uso
35
Una spia di colore rosso contrassegnata dal simbolo di figura, se accesa durante la marcia, indica che occorre effettuare il tagliando periodico previsto dalla casa costruttrice entro 500 chilometri
36
Una spia di colore rosso contrassegnata dal simbolo di figura, se accesa durante la marcia, indica che occorre effettuare la revisione periodica di legge entro un mese
37
Il simbolo raffigurato individua il luogo ove è riposto l’estintore di bordo
38
Il simbolo raffigurato individua una parte dell’impianto elettrico dove si trova alta tensione
39
Una spia di colore rosso contrassegnata dal simbolo di figura, se accesa durante la marcia, segnala portiere aperte o chiuse non correttamente
40
Il simbolo raffigurato è posto su una spia di colore rosso
41
Il simbolo raffigurato è posto su una spia di colore rosso che, se accesa durante la marcia, indica che il conducente o un passeggero non hanno indossato le cinture di sicurezza
42
La spia rossa contraddistinta dal simbolo in figura, se accesa durante la marcia, è in genere abbinata ad un segnale acustico in funzione
43
La spia rossa contraddistinta dal simbolo in figura può essere disattivata con apposito comando posto sul cruscotto
44
Il simbolo raffigurato è posto su una spia di colore giallo
45
Il simbolo raffigurato è posto sul pulsante che permette di regolare le modalità di azione del pretensionatore delle cinture di sicurezza
è posto su una spia di colore rosso che, se accesa, indica che la temperatura del liquido di raffreddamento che circola nel motore supera i limiti stabiliti dal costruttore quindi un eccessivo riscaldamento del motore.
è posto su una spia di colore rosso e, se accesa durante la marcia, indica insufficiente pressione dell'olio di lubrificazione del motore. Pertanto se la spia è spenta durante la marcia indica che la pressione dell'olio di lubrificazione del motore è regolare. Invece se è accesa durante la marcia, indica di arrestare subito il motore per evitare gravi danni.
collocato su una spia di colore rosso, permette di capire se la batteria viene correttamente ricaricata o meno dall'alternatore. Infatti se la spia è accesa durante la marcia, indica che il generatore di corrente non carica la batteria.
posto su una spia di colore rosso, contrassegna la spia di funzionamento difettoso di una parte dell'impianto frenante. Pertanto se questa spia è accesa durante la marcia, può segnalare una eccessiva usura delle guarnizioni degli elementi frenanti oppure lo scarso livello del liquido idraulico dei freni. In ogni caso comporta di provvedere rapidamente a una manutenzione o riparazione dell'impianto frenante.
è posto su una spia di colore rosso che, se accesa durante la marcia, indica che il conducente o un passeggero non hanno indossato le cinture di sicurezza. Questa spia, se accesa durante la marcia, è in genere abbinata ad un segnale acustico in funzione.
